工藝板桁架(常簡稱板桁架)是一種創新的超薄鋼結構體系,主要用于大跨度、懸挑屋面、雨棚、連廊等,追求輕薄、美觀、高效的建筑效果。
一、基本構造
上、下弦板:兩塊平行鋼板(既是受力結構,也是外裝飾面)。
腹桿:內部焊接W型鋼腹板,形成空間桁架,雙向傳力、剛度極強。
整體:工廠預制、現場拼裝,可栓可焊。
二、核心特點
超薄
完成厚度:50–100mm(傳統結構約300–400mm)
邊緣最薄可至5–6mm
?剛度大
比同厚傳統鋼梁 剛度提升3–5倍
100mm厚可實現8m級大懸挑
? 無縫美觀
鋼板焊接+精細打磨+涂裝,屋面無縫
結構=建筑面層,無需額外裝飾層
? 輕質高效
自重輕、用料省、裝配化施工快
三、適用場景

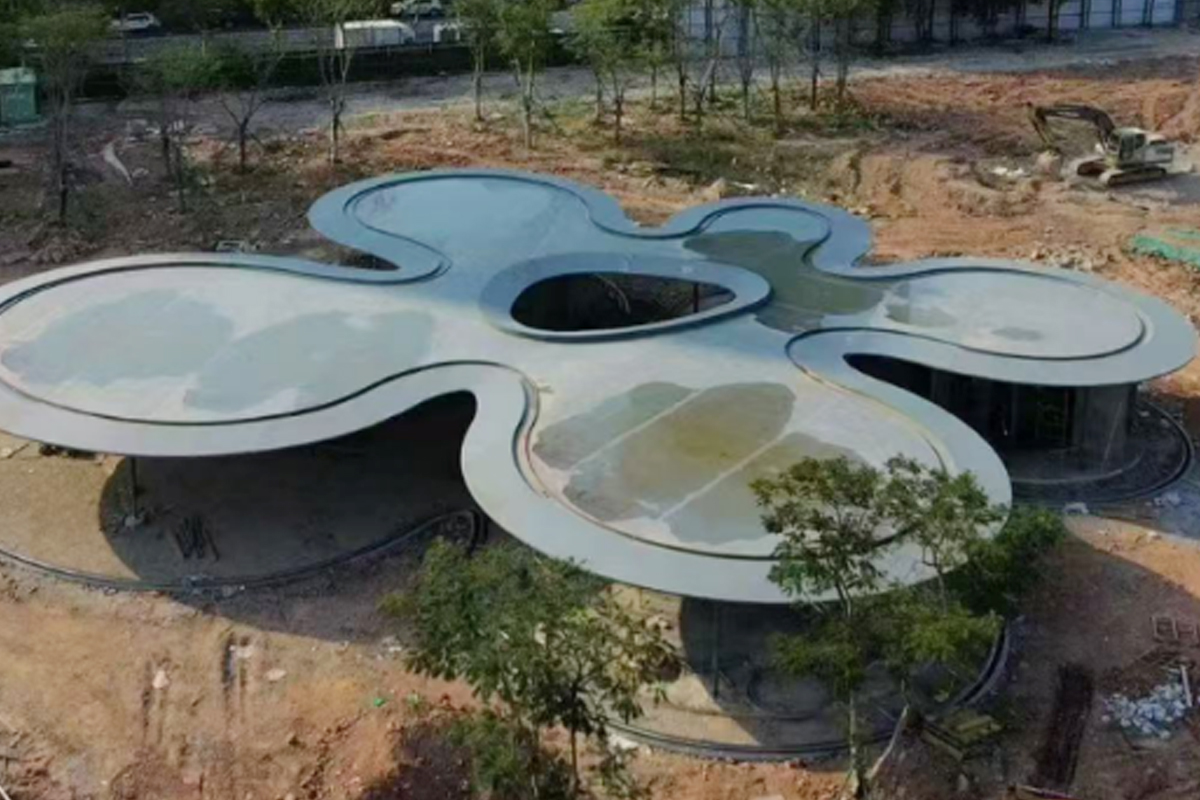

大跨度/懸挑屋面
超薄雨棚、連廊、飄板
藝術館、展廳、公共建筑(追求極簡輕盈)
典型案例:

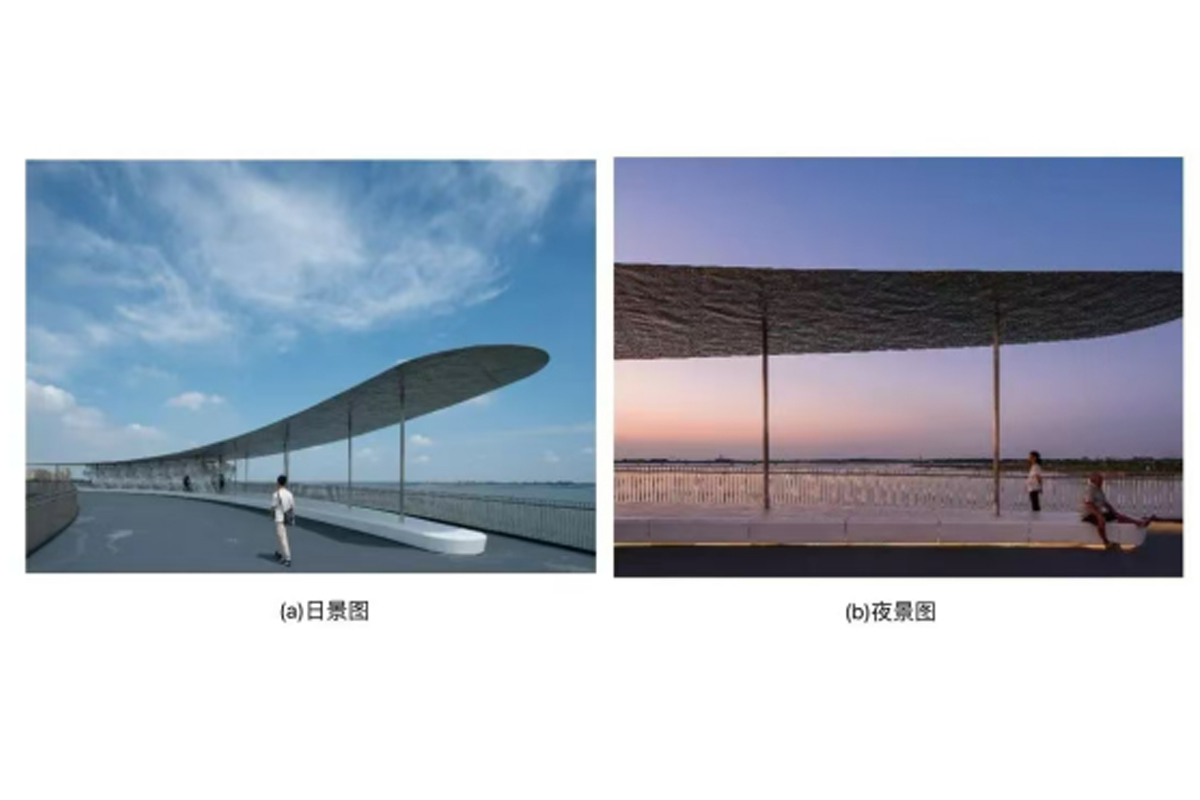

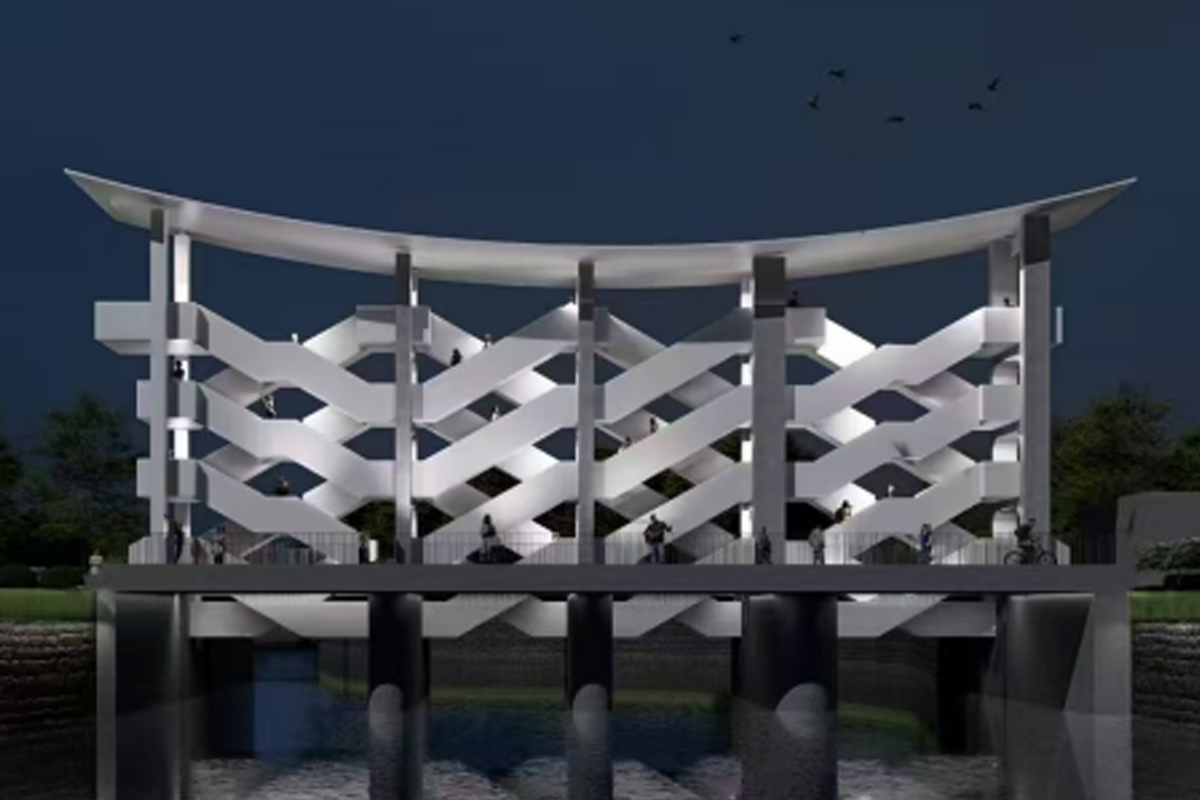

上海元蕩橋飄板、綠景堂雨棚、日播文化中心




四、與鋼筋桁架樓承板區別
板桁架(工藝板桁架)
全鋼、屋面/懸挑結構
超薄、雙向受力、外露美觀
鋼筋桁架樓承板
鋼筋+鍍鋅底模,混凝土樓板用
施工模板+受力筋,埋在混凝土內
