一、概述
單機袋式除塵器(Unl-Filter)經濟實用、結構簡單緊湊、安裝容易、維修方便(內濾式)。UF單機袋式除塵器主要用于庫頂、庫底、倉頂及各種輸送機等排放和揚塵點收塵,其清灰方式為搖動清灰,需停機后進行 。該單機袋式除塵器采的濾袋采用滌綸材質,入口溫度<120℃除塵效果達99.8%。 如有特殊用途可提供耐溫,耐腐蝕濾料的單機袋式除塵器。
二、單機袋式收塵器結構組成
UF單機袋除塵器主要由以下部分組成:箱體(包括殼體、濾袋、檢修門、濾袋套箍、花板,箱體設計耐壓2500帕)、出風系統(包括風機、風機配用電機)、搖動機構(包括搖動用減速電機、曲桿、搖動連桿、搖動軸)以及進氣和排灰部分。
(2)出風系統包括:①風機②風機配用電機及傳動;
(3)搖動機構包括:⑨搖動用減速電機⑩曲桿,搖動連桿③搖動軸(或稱濾袋懸掛軸);

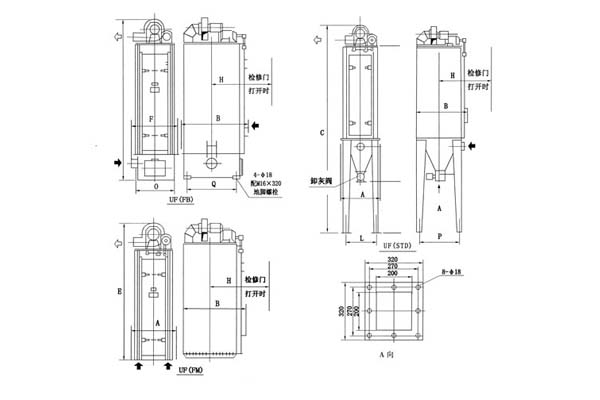

(4)進氣和排灰部分:可分為三種,①UF(FM)型,下部為敞開式,清灰時粉塵直接從花板卸出進入庫、倉等?;ò宸ㄌm直接座在庫、倉排氣口,排氣直接通過花板孔,進入濾袋。②UF(STD)可下接灰斗,主要用庫底及輸送設備的揚塵點。③UF(FB)型帶有儲灰箱,主要用于濃度不高的通風口氣體凈化。
三、型號說明
UF(STD)/(FM)/(FB)-m-nU:單機(Unit)
F:除塵器(FUtey)
(STD)/(FM)/(FB):安裝型號
m:規格號
n:多機組合時的單元數
四、技術性能
.jpg)
